影像式烧结点试验仪是用于测量无机材料、混合料和陶瓷原料烧结点温度、耐火度的一种高温、透射投影装置。它可使试验者在镜屏上清晰地看到试样在高温情况下，材料试样的体积收缩、膨胀纯化及完全球化,烧结,软化点,球状点,半球状点,熔化点等情况并得知各种情况发生时的相应温度；分析样品的高温接触角、润湿角和高温粘度特征；为生产选择材料提供依据，广泛用于冶金、铸造、陶瓷、玻璃等行业教学与科研部门。

　　影像式烧结点试验仪的组成：
　　仪器的组成： 

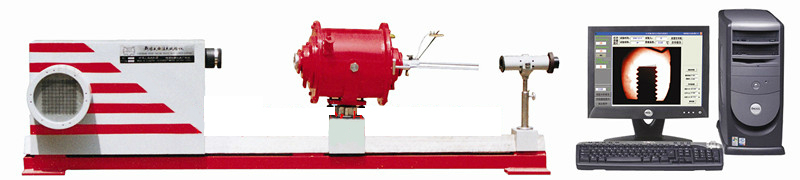

　　本仪器是由光源、钼丝炉、投影装置、电气控制箱、制样器五部份组成。
　　1、采用12V、30W光源灯泡发光经聚光镜片聚光，整个装置在三角形导轨上，根据需要可前后移动，聚光筒上下左右亦可进行调整。
　　2、加热采用钼丝为发热元件的管式电阻炉，用氩气保护发热元件不过快氧化，Z高炉温可达1700℃。升温速度可手动、自动调节，炉膛试验区温度梯度±15℃。
　　3、投影部分：来自聚光镜的平行光线，通过炉膛，将炉膛内试样投影到投影部分的放大镜头上。经棱镜折射到平镜上来，再由平镜反射到乳白毛玻璃的镜屏上，试验人员从而可清晰地看到炉内试样随温度变化而产生的收缩、膨胀、钝化及完全球化的投影图像。
　　4、电气部分：采用温控仪进行控制，使其升温度速度得到很好的保证，具体操作详见其使用说明书。

影像式烧结点试验仪的工艺说明：
　　1、测定烧结温度： 
　　a、目测法：原沙颗粒在开始烧结时，表面及内部易熔成份熔融，颗粒间发生粘结现象，冷却后砂粒不再分开，表面光亮。据此确认为烧结点温度。
　　b、图像收缩法：在高温时，由于原子运动引起的颗粒间接触处数量和质量的变化称为烧结，这导致了系统的致密和强固。此时伴有体积的微小收缩。当图像出现收缩时，该温度即可确认为烧结起始温度。
　　2、测耐火度：当材料熔融时，物体已不能保持原来的形状，从而在该温度下轮廓形状发生了很大的变化，原来投影呈矩形状，直角钝化，由矩形变成半球形。当出现钝化，图形变圆时的温度即可确认为熔融温度或耐火度。
