PCY-D-III 超低温热膨胀系数测试仪

本仪器按标准《GJB1875-94 硬质泡沫塑料热物理性能测试方法》进行低温线性膨胀系数测试；用于测试各种固体材料的超低温平均线膨胀系数，使用的测试方法为顶杆法采用(进口）高精度测微传感器感应出不同温度下试样的变形值。采用计算机技术对试样检测、控制、计算、打印、存储均由计算机自动完成。

一、主要技术参数：
1、温度范围：- 196℃（液氮浸泡温度）～300℃；
2、试样尺寸：小于20×20×50mm,可同时测试3个试样；
3、采用高精度测微传感器（进口）感应出不同温度下试样的变形值，量程大于15mm,分辨率0.1um,精度0.2um。
4、平均线膨胀系数测试范围：0.001～300.000×10^-6/℃
5、测试准确度：0.2%；
6、采用高精度高低温箱，温度自动控制，数据自动采集。
A：温度梯度：1℃；
B：温度波动：≤±1℃；
C：温度偏差：≤±1℃；
D：温控表显示精度：≤0.1℃；
E：制冷方式：液氮；制热方式：发热管加热;
F：工作室尺寸(深X宽X高mm)：300X350X500
G：箱内空气循环方式：离心风扇强制循环;
H：升温（设定温度为正）时温度不允许超过设定值的1℃;
降温（设定温度为负）时温度不允许超过设定值的-1℃;
I：升温时间：60分钟内，从0～+300℃;
降温时间：40分钟内，从0～-190℃;
7、计算机可同时采集控制三个样品内也可选择部分通道不进行采集，可分别输入样品信息。实时数据计算、显示膨胀系数、体膨胀系数、线膨胀量,急冷膨胀。自动计算补偿系数并自动补偿，也可人工修正（在线）。自动记录、存储（文件名包括样品信息）、打印数椐，打印温度-膨胀系数曲线。 温度间距自由设定，最小间距1℃。
8、电源：220V,4KW。

二、仪器组成：

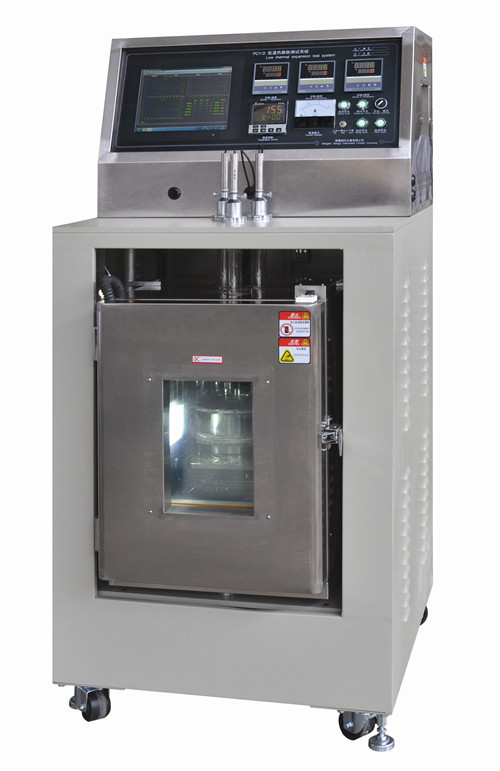

1、仪器由高精度测微传感器及数据处理系统,高精度高低温试验箱、电动升降机构、液氮罐、电脑温度控制五部份组成，应客户要求，可配备相应的电脑测控软件。
2、试验箱门中央位置有中空电热钢化玻璃；打开箱门可取放试样,试样装卸方便。
3、采用进口智能温控仪表，具有超温、超压过载、风机过热、PID超温等多重保护功能。

该产品受中国运载火箭技术研究院（北京）航天材料及工艺研究所(703所)委托的《材料超低温膨胀系数测试系统》研制项目，于2017年圆满通过该所专家的验收。现有二套仪器设备正常运行中，受到用户好评。

典型用户：中国运载火箭技术研究院（北京）航天材料及工艺研究所(703所)

哈尔滨工业大学
